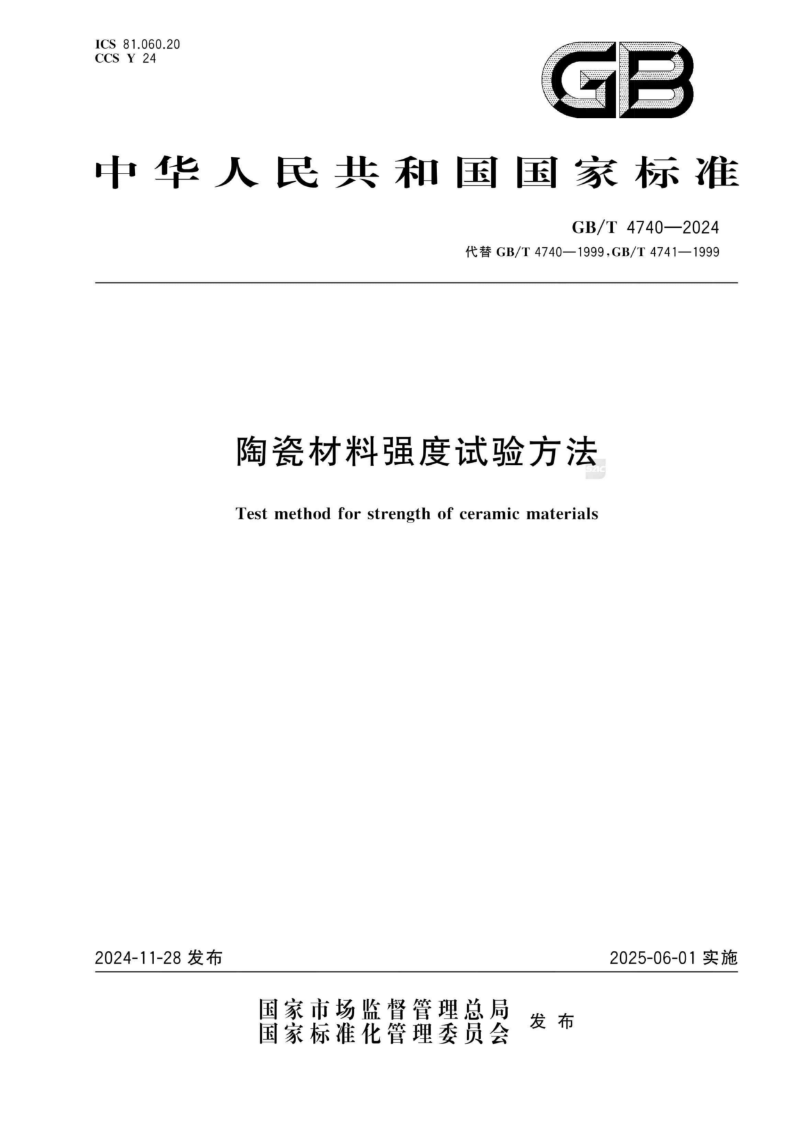

GB/T 4740-2024 陶瓷材料强度试验方法

该标准支持捐献，捐献成功将自动发送您的邮箱

标准编号：GB/T 4740-2024

标准名称：陶瓷材料强度试验方法

标准类型：推荐性

标准英文：Test method for strength of ceramic materials

标准状态：即将实施

发布日期：2025-06-01

实施日期：2024-11-28

标准语言：中文

发布部委：

国际分类：玻璃和陶瓷工业

国内标准分类号：Y24

国际标准分类：81.060.20

技术归口：全国日用陶瓷标准化技术委员会

主管部门：中国轻工业联合会

标准类别：方法

代替标准：GB/T 4740-1999,GB/T 4741-1999

起草单位：江西省陶瓷检测中心中华人民共和国宜兴海关中国轻工业陶瓷研究所 福建省日用陶瓷产品质量监督检验中心 重庆锦晖陶瓷有限公司 福建华夏金刚科技股份有限公司

起草人：敖敏 陈国典 肖剑翔 林小娃 王金黎张稷一

GB/T 4740—2024前言本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。本文件代替GB/T4740—1999《陶瓷材料抗压强度试验方法》、GB/T4741—1999《陶瓷材料抗弯强度试验方法》，与GB/T4740—1999、GB/T4741—1999相比，除结构调整和编辑性改动外，主要技术变化如下：更改了范围（见第1章，GB/T4740—1999的第1章和GB/T4741一1999的第1章）；一更改了抗弯强度试样尺寸要求（见5.2.1，GB/T4741—1999的4.1)；—更改了抗压强度试验步骤中试样烘十的规定（见6.1.1，GB/T4740—1999的5.1）；-—更改了重新制作测试对舍去的试样数的规定（见7.1.3、7.2.3，GB/T4740—1999的6.2.2和GB/T 4741—1999 的 6.2.2)请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。本文件由中国轻工业联合会提出。本文件由全国日用陶瓷标准化技术委员会（SAC/TC405）归口。本文件起草单位：江西省陶瓷检测中心、福建省日用陶瓷产品质量监督检验中心、中华人民共和国宜兴海关、重庆锦晖陶瓷有限公司、中国轻工业陶瓷研究所、福建华夏金刚科技股份有限公司。本文件主要起草人：敖敏、陈国典、王金黎、张稷一、肖剑翔、林小娃。本文件及其所代替文件的历次版本发布情况为：1984年首次发布为GB/T4740—1984、GB/T4741—1984，1999年第一次修订；—本次为第二次修订。GB/T 4740—2024陶瓷材料强度试验方法1范围本文件描述了陶瓷材料常温抗压强度及抗弯强度的测定方法。本文件适用于陶瓷材料及其辅助材料的测定。2规范性引用文件本文件没有规范性引用文件。3术语和定义下列术语和定义适用于本文件。3.1抗压强度compressive strength材料在单位面积上所能承受的最大载荷。3.2抗弯强度bending strength试样受静弯曲力作用到破坏时的最大应力。注：用试样破坏时所受弯曲力距断裂处的断裂模数之比表示。4仪器设备4.1抗压强度试验机：试样充分压碎时的压力在试验机量程的10%～90%之间。试验机相对误差不大于1%，能等速加荷。其中一块压板装有球形座，能补偿试样受压面与压板之间平行度的微小偏差。4.2抗弯强度试验机：相对误差不大于1%，能够等速加荷，加荷及支撑刀口直径为10mm土0.1mm。4.3游标卡尺：精度为0.02mm。4.4烘箱：能在110C土5°C保温。4.5干燥Ⅲ。4.6天平：精度为0.1g。5试样5.1抗压强度试样5.1.1圆柱体试样10件，直径（d）为20mm土2mm，长度（L）为20mm土2mm[粗陶试样直径d为50mm±5mm，长度（L）为50mm±5mm]。5.1.2试样的制备采用与该材料在实际生产中相同的工艺。5.1.3试样加工至两底面的不平行度小于0.1mm/mm，母线与底面的不垂直度小于1°。5.1.4试样应无明显缺陷、表面清洁。SAC
