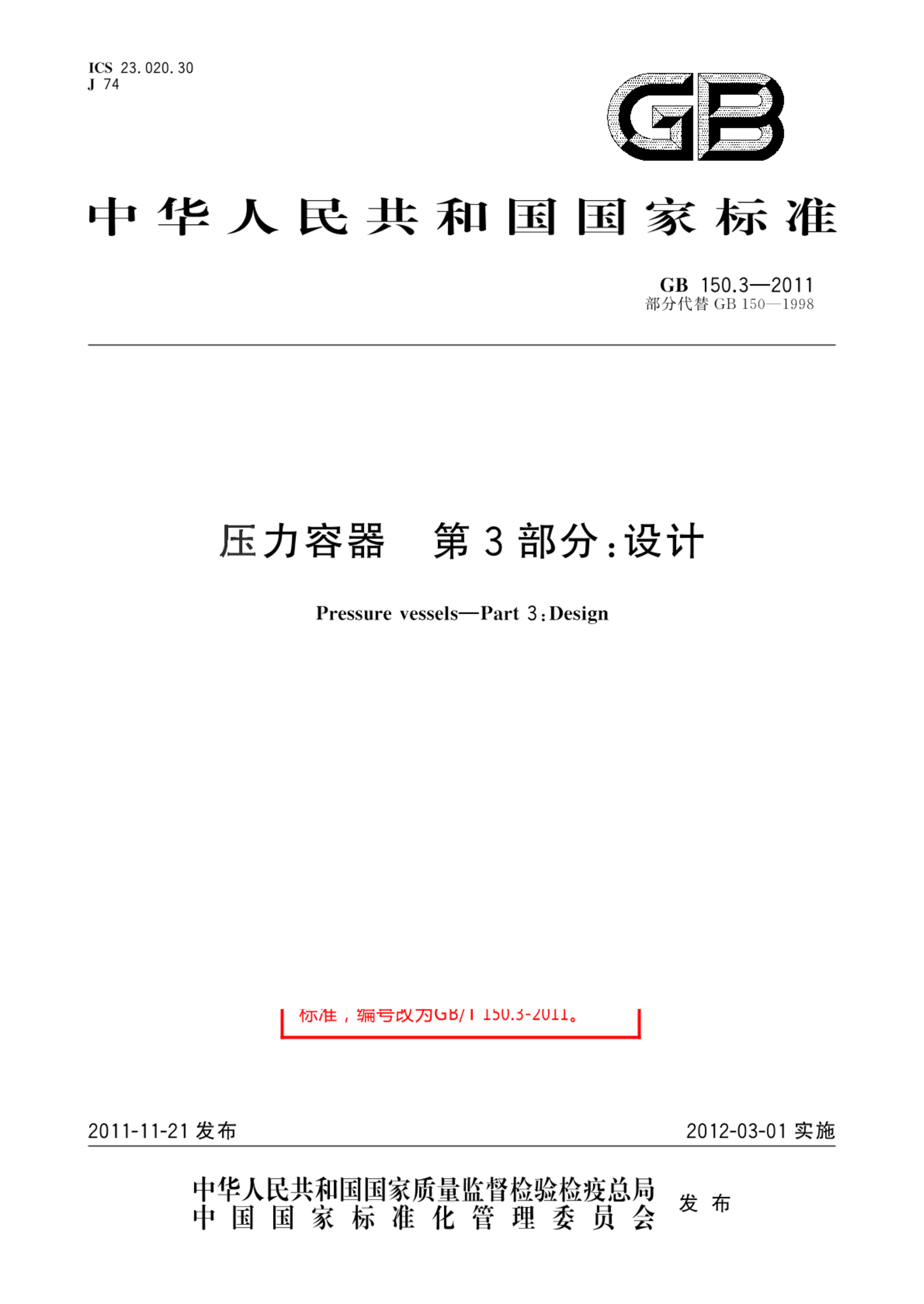

GB/T 150.3-2011 压力容器 第3部分：设计

该标准支持捐献，捐献成功将自动发送您的邮箱

标准编号：GB/T 150.3-2011

标准名称：压力容器 第3部分：设计

标准类型：推荐性

标准英文：Pressure vessels - Part 3: Design

标准状态：现行

发布日期：2012-03-01

实施日期：2011-11-21

标准语言：中文

发布部委：

国际分类：流体系统和通用件

国内标准分类号：J74

国际标准分类：23.020.30

技术归口：全国锅炉压力容器标准化技术委员会

主管部门：国家标准化管理委员会

标准类别：产品

代替标准：

起草单位：中国特种设备检测研究院清华大学浙江工业大学中国石油寰球工程公司 中国石化工程建设公司 浙江大学 中国石化集团上海工程有限公司

起草人：寿比南 杨国义 徐锋 郑津洋 李世玉薛明德

GB 150.3—2011目次前言··1范围……·2规范性引用文件，*.+3黃内压圆筒和内压球壳4外压圆筒和外压球壳5封头·…．236开孔与开孔补强…·607黃法兰·91附录A（规范性附录））非圆形截面容器125附录B（规范性附录）钢带错绕筒体152附录C（资料性附录）密封结构155附录D（资料性附录）焊接接头结构197附录E（规范性附录）关于低温压力容器的基本设计要求221根据中华人民共和国国家标准公告（2017年第7号）和强制性标准整合精简结论，本标准自2017GB 150.3—2011年3月23日起，转为推荐性标准，不再强制执行。前言本标准的本部分附录C、附录D为推荐性的，其余为强制性的。本标准GB150《压力容器》分为以下四个部分：第1部分：通用要求；第2部分：材料；第3部分：设计；第 4 部分：制造、检验和验收。本部分为GB150《压力容器》的第3部分：设计。本部分按照GB/T1.1—2009《标准化工作导则》给出的规则起草。本部分在GB150一1998第5章至第9章、附录C、附录D、附录G和附录J的基础上，结合压力容器基本受压元件设计的实际需要及相关标准修订提案，同时为满足《固定式压力容器安全技术监察规程》的要求，进行修订编制。与GB150一1998相比，主要变化如下：对应于原GB150一1998第5章：内压圆筒和内压球壳，本部分第3章增加了按外径进行壁厚设计计算的相应公式。一对应于原GB150一1998第6章：外压圆筒与外压球壳，本部分第4章主要变化内容为：a）修订了外压曲线图，增加了对应于高强度材料的外压曲线；b）增加了相对应的应力系数B曲线图选用表；c）加强圈的结构设计作了部分修改。-—对应于原GB150—1998第7章：封头，本部分第5章中主要变化内容为：a）增加了偏心锥壳、低压折边平封头、带筋平封头和拉撑结构的设计计算方法；b）调整了部分平盖的结构特征系数K；c）增加了适用于平封头与筒体全焊透连接结构的塑性分析设计方法；d）增加了8/R<0.002时，球冠形封头与锥壳的设计方法。对应于原GB150—1998第8章：开孔和开孔补强，本部分第6章对开孔和开孔补强设计计算方法内容进行了扩充，引人了筒体径向接管的整体补强设计方法，开孔率适用范围可达0.9。-—对应于原GB150—1998第9章：法兰,本部分第7章中主要内容变化为：a）增加了整体法兰和按整体法兰计算的任意法兰的刚度校核计算要求：b）增加了波齿垫片设计选用参数。-一将GB150一1998附录C“低温压力容器”中与设计相关的内容调整为本部分的附录E。“ GB 150—1998 附录 D、附录 G 和附录」内容纳入本部分的附录 A、附录 C 和附录 D。要调整或变化内容为：增加附录B“钢带错绕筒体设计”；附录C扩大了双锥密封的适用范围；附录D焊接结构根据实际情况进行了整理和补充。由全国锅炉压力容器标准化技术委员会(SAC/TC262)提出并归口。本部分起草单位：中国特种设备检测研究院、中国石化工程建设公司、清华大学、浙江大学、浙江工业大学、中国石化集团上海工程有限公司、中国石油寰球工程公司。本部分主要起草人：寿比南、杨国义、李世玉、薛明德、徐锋、郑津洋、高增梁、桑如苞、秦叔经、叶日新、冯清晓、谢铁军、陈朝晖、陈志伟、陈冰冰、张迎恺、朱国栋。本部分所代替标准的历次版本发布情况为：--GB 150—1989、GB 150—1998。
