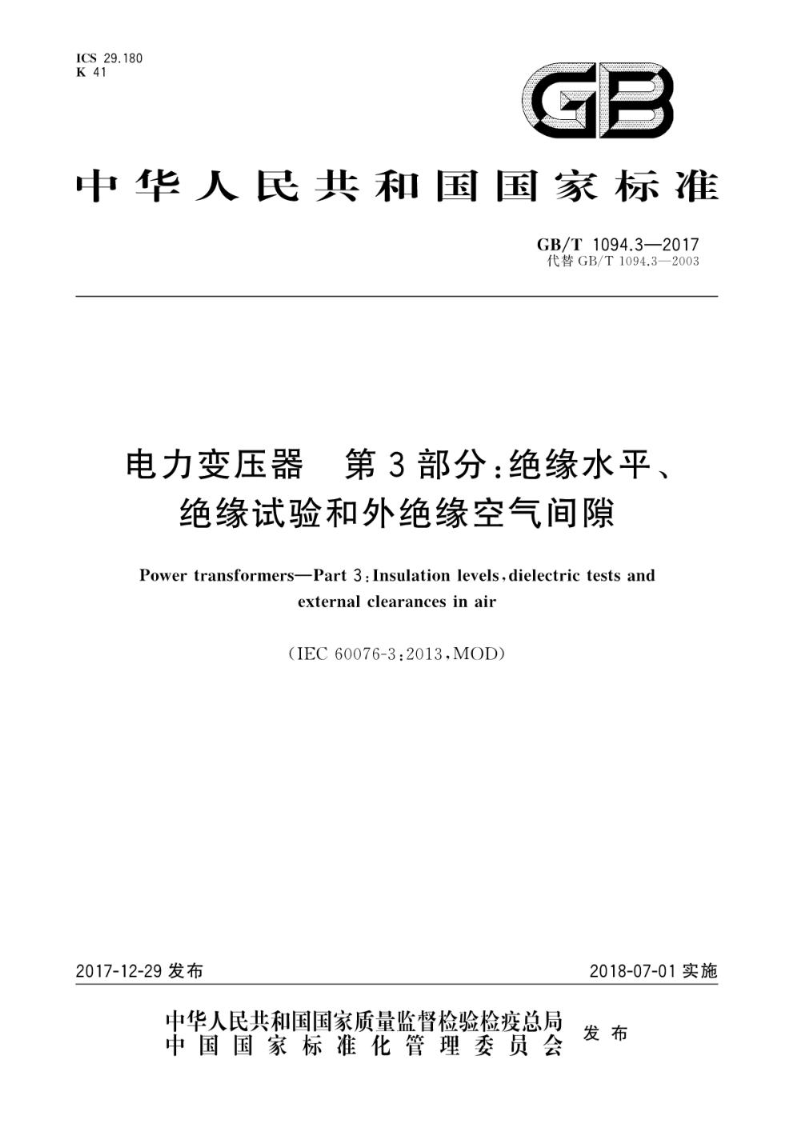

GB/T 1094.3-2017 电力变压器 第3部分:绝缘水平、绝缘试验和外绝缘空气间隙

该标准支持捐献，捐献成功将自动发送您的邮箱

标准编号：GB/T 1094.3-2017

标准名称：电力变压器 第3部分:绝缘水平、绝缘试验和外绝缘空气间隙

标准类型：推荐性

标准英文：Power transformers—Part 3:Insulation levels,dielectric tests and external clearances in air

标准状态：现行

发布日期：2018-07-01

实施日期：2017-12-29

标准语言：中文

发布部委：

国际分类：电气工程

国内标准分类号：K41

国际标准分类：29.180

技术归口：全国变压器标准化技术委员会

主管部门：中国电器工业协会

标准类别：产品

代替标准：GB/T 1094.3-2003

起草单位：沈阳变压器研究院股份有限公司中国电力科学研究院特变电工沈阳变压器集团有限公司正泰电气股份有限公司常州西电变压器有限责任公司顺特电气设备有限公司新华都特种电气股份有限公司国网陕西省电力公司电力科学研究院广东中鹏电气有限公司保定保菱变压器有限公司中广核工程有限公司 保定天威保变电气股份有限公司 国家变压器质量监督检验中心 西安西电变压器有限责任公司 特变电工衡阳变压器有限公司 国网吉林省电力有限公司电力科学研究院 明珠电气股份有限公司 广东电网有限责任公司电力科学研究院 广东奥莱恩电力科技股份有限公司 广州中车骏发电气有限公司 保定天威集团特变电气有限公司

起草人：章忠国 张喜乐 李世成 任晓红 帅远明 李锦彪 郭满生 敖明 宗宝峰 林春耀 周月梅 樊建平 曾令军 张显忠李洪秀李云龙王健孙树波聂三元刘燕蔡定国刘孝为王文光王维征赵峰

GB/T 1094.3—2017目次前言…引言……1范围2规范性引用文件3术语和定义…4总则………25设备最高电压和额定绝缘水平6可改变绕组接线方式的变压器7绝缘试验….8已投运变压器的绝缘试验……·119辅助接线的绝缘（AuxW）…1110外施耐压试验（AV）1111感应电压试验（IVW和IVPD）1212线端交流耐压试验（LTAC）1413雷电冲击试验（LI、LIC、LIN、LIMT）1514操作冲击试验（SI）2115试验失败采取的措施2216外绝缘空气间隙··.….22附录A（资料性附录）本部分与1EC60076-3：2013的技术性差异及其原因25附录B（资料性附录）确定绝缘试验、绝缘水平和绝缘间隙的基本原则26附录C（资料性附录）由高压绕组向低压绕组传递的过电压·29附录D（资料性附录）询价和订货时需提供的有关变压器绝缘要求和绝缘试验的信息.…….31附录E（资料性附录）IEC60076-3：2013中的不同类别绕组的要求与试验、试验电压水平、绕组中性点端子的U值的确定和试验电压、最小空气间隙、中性点绝缘电压水平计算33附录F（资料性附录）变压器局部放电测量应用导则…41参考文献…..….…45图1带有局部放电测量的感应电压试验（IVPD）施加试验电压的时间顺序.….13图C.1过电压电容传递的等值电路29图F.1使用电容式套管试验抽头的局部放电测量校准电路........41图F.2采用高压耦合电容器的局部放电测量线路42表1不同类别变压器的要求与试验·………表2绕组的试验电压水平….…
