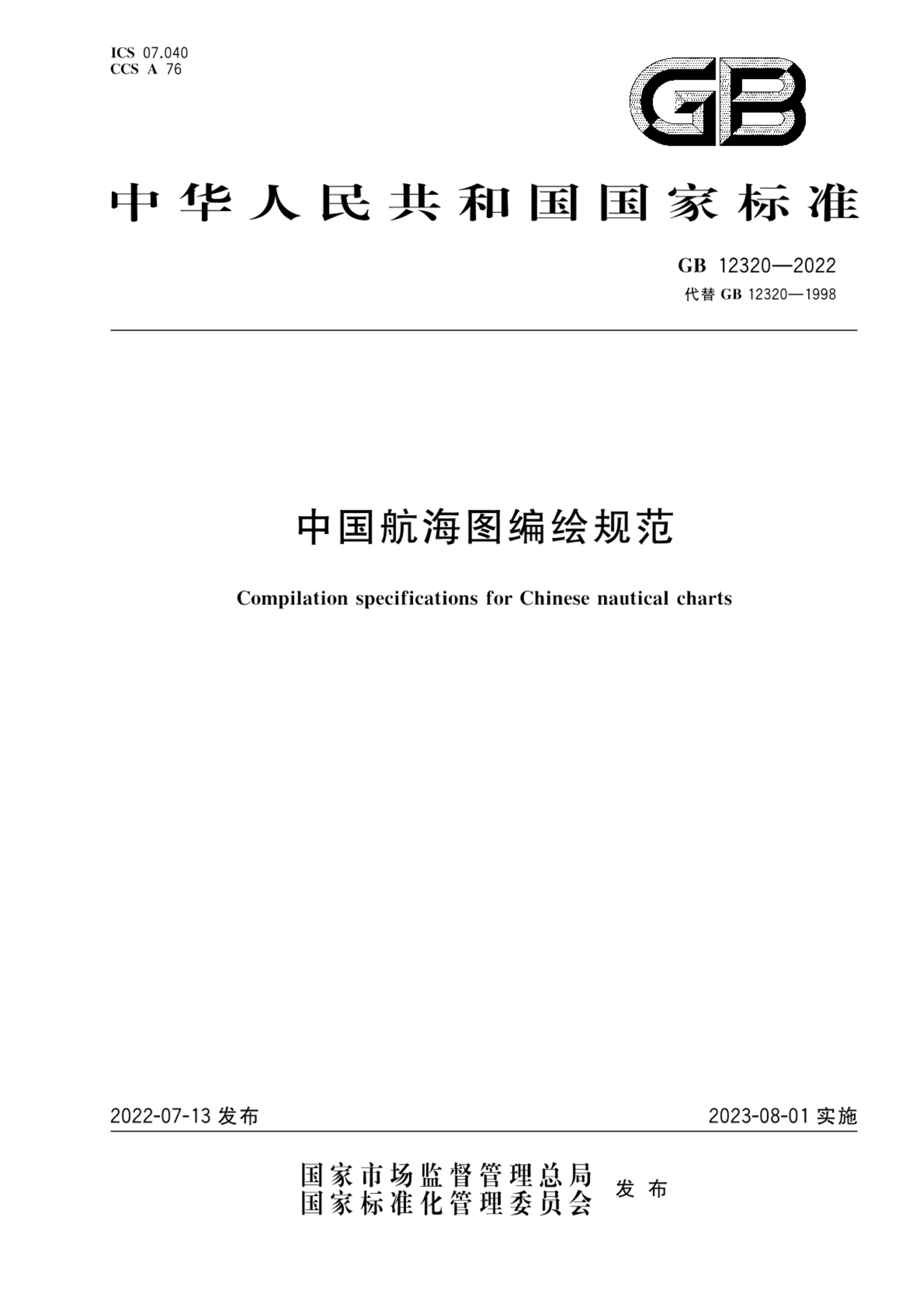

GB 12320-2022 中国航海图编绘规范

该标准支持捐献，捐献成功将自动发送您的邮箱

标准编号：GB 12320-2022

标准名称：中国航海图编绘规范

标准类型：强制性

标准英文：Compilation specifications for Chinese nautical charts

标准状态：现行

发布日期：2023-08-01

实施日期：2022-07-13

标准语言：中文

发布部委：

国际分类：数学、自然科学

国内标准分类号：A76

国际标准分类：07.040

技术归口：

主管部门：

标准类别：安全

代替标准：GB 12320-1998

起草单位：海军参谋部海图信息中心

起草人：李庆伟 李春菊 李思鹏 张宏伟 张洪河 张利红 刘晨李明辉张兴刘嘉何桂敏汪柱

GB12320—2022目次前言DOE1范围2规范性引用文件3术语和定义；··4总体要求…·5個分类鍵6数学基础……·7分幅………·8编号·……·9编辑设计10编绘作业方法··11各要素编绘1012注记題2113编绘中的改正2314）质量控制24151印色及印前处理2516更新26附录A（规范性）航海图编号规定·27GB 12320—2022前言本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。本文件代替GB12320—1998《中国航海图编绘规范》，与GB12320一1998相比，除结构调整和编辑性修改外，主要技术变化如下：删除了与现在航海图生产技术不相适应的内容及指标，如展点、编稿法等（见4.2)；修改坐标系为2000国家大地坐标系（见6.1.1）；调整了水深密度指标和基本等高距要求（见11.5.2.2、11.14.1，1998年版的9.13.1)；——增加了部分新增要素表示要求，如对数尺、直线比例尺、VTS报告线等（见9.4.7、11.22.5.3）；修改了投影要求，删除高斯投影，增加极球面投影（见6.3,1998年版的6.1.3.2、6.1.3.3）；增加了国外地区（含极地地区)航海图编绘要求（见9.3.3.3、9.4.3、9.4.6.4)；修改了图面配置的要求，减少图名、图表等要素对图上航行要素的压盖（见9.4.2.2，1998年版的7.4.1.2)；删除了旧的作业方法及相关要求，增加数字制图技术基础上的编绘作业方法及技术要求（见8.2.2、8.3.2，1998年版的8.1）；增加数字资料的采用及分析、使用要求（见10.2.2、10.3.2，1998年版的8.3.1、8.3.2、8.3.3、8.3.4、8.4)；增加叠幅处具体要素的处理（见10.4.3）；对部分要素的表示方法和综合指标等内容进行了适当的修改和调整；调整国界表示要求，比例尺由1：2000000调整为1：1000000，并且要求表示外国国界（见11.12.1,1998年版的9.11.1)；删除了行政审批方面的要求（见1998年版的9.11.3）；修改了要素省略的要求，减少小比例尺图沿岸要素的表示（见11.25，1998年版的9.24）；删除了编绘原图和印刷原图的概念，增加了进厂样图、印前样图的概念，修改了航海图编绘中的改正、校对、审查验收规定（见3.12、3.13、第13章、第14章，1998年版的第11章）；-修改了分层设色范围表中小于1：100000比例尺图蓝色普染范围；删除了分色样图的制作，修改为印前样图制作（见15.1.2、15.2，1998年版的12.1.2、12.2)；修改了比例尺及比例尺范围表示方式；调整了世界海洋分区编号（见图A.1）。请注意本文件中的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。本文件由中国人民解放军海军参谋部提出并归口。本文件及其所代替文件的历次版本发布情况为：1990年首次发布为GB12318一1990《航海图编绘规范》、GB12320—1990《中国航海图编绘规范》；1998年第一次修订时，将GB12318—1990和GB12320—1990合并为GB12320—1998；—本次为第二次修订。
