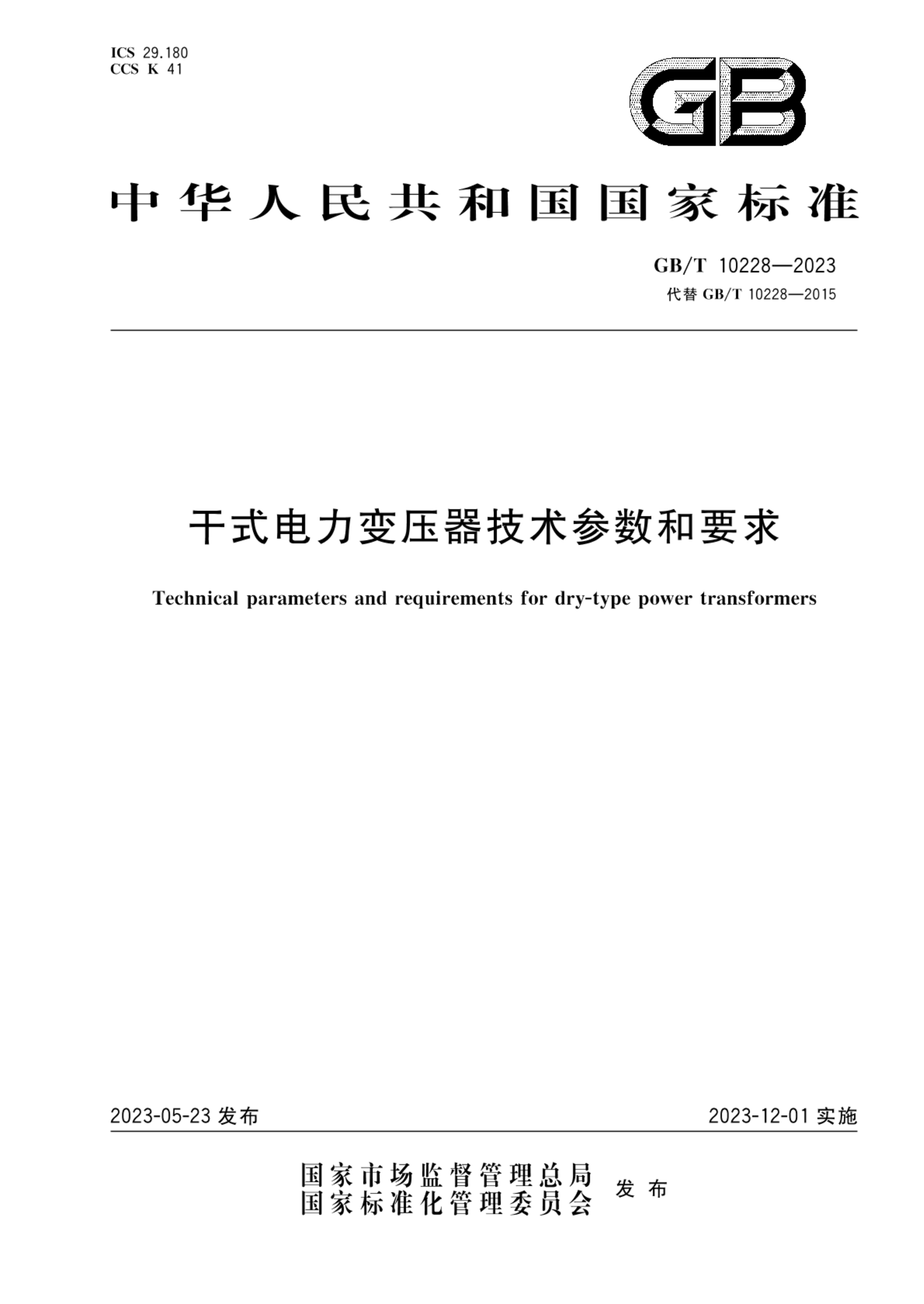

GB/T 10228-2023 干式电力变压器技术参数和要求

该标准支持捐献，捐献成功将自动发送您的邮箱

标准编号：GB/T 10228-2023

标准名称：干式电力变压器技术参数和要求

标准类型：推荐性

标准英文：Technical parameters and requirements for dry-type power transformers

标准状态：现行

发布日期：2023-12-01

实施日期：2023-05-23

标准语言：中文

发布部委：

国际分类：电气工程

国内标准分类号：K41

国际标准分类：29.180

技术归口：全国变压器标准化技术委员会

主管部门：中国电器工业协会

标准类别：产品

代替标准：GB/T 10228-2015

起草单位：沈阳变压器研究院有限公司上海沪光变压器有限公司正泰电气股份有限公司卧龙电气集团北京华泰变压器有限公司广州中车骏发电气有限公司西安高压电器研究院股份有限公司海南金盘智能科技股份有限公司沈阳中变电气有限责任公司保定天威顺达变压器有限公司浙江江山变压器股份有限公司重庆望变电气（集团）股份有限公司吴江变压器有限公司山东达驰电气有限公司广东电网有限责任公司电力科学研究院 顺特电气设备有限公司 明珠电气股份有限公司 中国电力科学研究院有限公司 海鸿电气有限公司 特变电工智能电气有限责任公司 天津市特变电工变压器有限公司 广东康德威电气股份有限公司 江苏亚威变压器有限公司 成来电气科技有限公司 合肥元贞电力科技股份有限公司 芜湖金牛电气股份有限公司 特变电工湖南电气有限公司 天晟电气股份有限公司

起草人：章忠国 易吉良 蔡定国 李锦彪 韩宇 许凯旋 李宣健楠 赵文忠 田贵书 田正稳 姜振军 熊世锋 林灿华 许建军 林春耀 杨淼龙晔付超祁颖矢樊建平房玉杰李志国王文光秦金立郑国培邹红刘朝锋张继兰周晓亚

GB/T10228—2023目次前言·…·1范围·……·2规范性引用文件3术语和定义…·4性能参数……··5技术要求6检验规则及方法7标志、包装、运输和贮存8表16kV、10kV级30kVA～2500kVA无励磁调压配电变压器·…表26kV、10kV级630kVA～6300kVA无励磁调压电力变压器表36kV、10kV级315kVA～2500kVA有载调压配电变压器3表420kV级50kVA～2500kVA无励磁调压配电变压器表535kV级50kVA～2500kVA无励磁调压配电变压器2表635kV级800kVA～25000kVA无励磁调压电力变压器5表735kV级2000kVA～25000kVA有载调压电力变压器6GB/T10228—2023前言本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。本文件代替GB/T10228一2015《干式电力变压器技术参数和要求》，与GB/T10228一2015相比，除结构调整和编辑性改动外，主要技术变化如下：将6kV、10kV级无励磁调压配电变压器的空载损耗分别平均下降约20%，空载电流（额定容量为250kVA及以上)分别平均下降约20%（见表1，2015年版的表1）；将6kV、10kV级无励磁调压电力变压器的空载损耗分别平均下降约20%，空载电流分别平均下降约20%（见表2,2015年版的表2）；将6kV、10kV级有载调压配电变压器的空载损耗分别平均下降约20%，空载电流分别平均下降约20%（见表3，2015年版的表3）；将20kV级无励磁调压配电变压器的空载损耗分别平均下降约10%，空载电流分别平均下降约10%（见表4,2015年版的表4）；--将35kV级无励磁调压配电变压器的空载损耗分别平均下降约10%，空载电流分别平均下降约10%（见表5,2015年版的表5）；-一将35kV级无励磁调压电力变压器的空载损耗分别平均下降约10%，空载电流分别平均下降约10%（见表6，2015年版的表6）；-一将35kV级有载调压电力变压器的空载损耗分别平均下降约10%，空载电流分别平均下降约10%（见表7,2015年版的表7）；-—将“不同绝缘系统温度”修改为“不同绝缘耐热等级”，并更改了表示形式（见第4章，2015年版的第4章)；-一对检验规则及方法进行了相应的调整（见第6章，2015年版的第6章）。本文件由中国电器工业协会提出。本文件由全国变压器标准化技术委员会（SAC/TC44)归口。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。本文件起草单位：沈阳变压器研究院有限公司、顺特电气设备有限公司、上海沪光变压器有限公司、明珠电气股份有限公司、正泰电气股份有限公司、中国电力科学研究院有限公司、卧龙电气集团北京华泰变压器有限公司、海鸿电气有限公司、广州中车骏发电气有限公司、特变电工智能电气有限责任公司、西安高压电器研究院股份有限公司、天津市特变电工变压器有限公司、海南金盘智能科技股份有限公司、广东康德威电气股份有限公司、沈阳中变电气有限责任公司、江苏亚威变压器有限公司、保定天威顺达变压器有限公司、成来电气科技有限公司、浙江江山变压器股份有限公司、合肥元贞电力科技股份有限公司、重庆望变电气（集团)股份有限公司、芜湖金牛电气股份有限公司、吴江变压器有限公司、特变电工湖南电气有限公司、山东达驰电气有限公司、天晟电气股份有限公司、广东电网有限责任公司电力科学研究院。本文件主要起草人：章忠国、易吉良、杨淼、龙哗、蔡定国、李锦彪、付超、祁颖矢、韩宇、许凯旋、樊建平、房玉杰、李宣健楠、赵文忠、李志国、王文光、田贵书、田正稳、秦金立、郑国培、姜振军、熊世锋、邹红、刘朝锋、林灿华、许建军、张继兰、周晓亚、林春耀。本文件于1988年首次发布，1997年第一次修订，2008年第二次修订，2015年第三次修订，本次为第四次修订。
