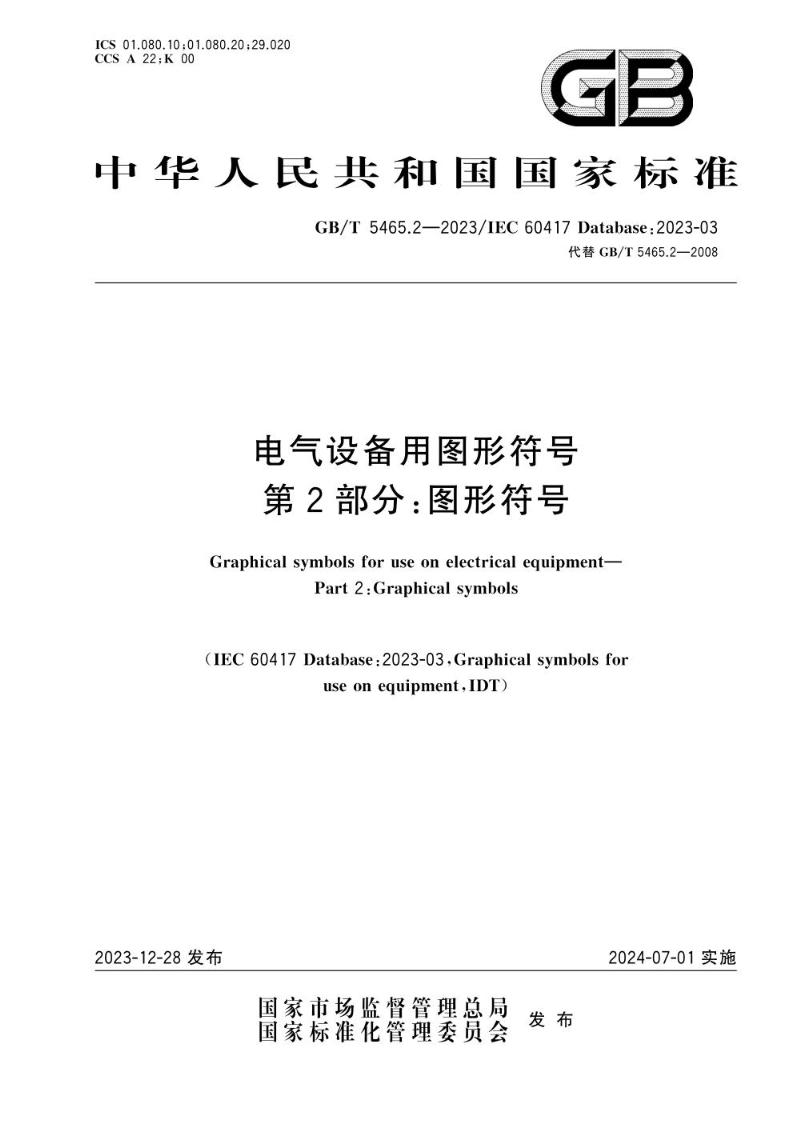

GB/T 5465.2-2023 电气设备用图形符号 第2部分：图形符号

该标准支持捐献，捐献成功将自动发送您的邮箱

标准编号：GB/T 5465.2-2023

标准名称：电气设备用图形符号 第2部分：图形符号

标准类型：推荐性

标准英文：Graphical symbols for use on electrical equipment—Part 2：Graphical symbols

标准状态：即将实施

发布日期：2024-07-01

实施日期：2023-12-28

标准语言：中文

发布部委：

国际分类：综合、术语学、标准化、文献

国内标准分类号：A22;K00

国际标准分类：01.080.10;01.080.20;29.020

技术归口：全国电气信息结构、文件编制和图形符号标准化技术委员会

主管部门：国家标准化管理委员会

标准类别：基础

代替标准：GB/T 5465.2-2008

起草单位：机械工业北京电工技术经济研究所西安高压电器研究院股份有限公司国网甘肃省电力公司电力科学研究院中机生产力促进中心有限公司国网内蒙古东部电力有限公司电力科学研究院 国网江苏省电力有限公司电力科学研究院 湖北能源集团襄阳宜城发电有限公司 深圳技术大学 广东开放大学（广东理工职业学院） 广安电气检测中心（广东）有限公司

起草人：徐元凤 甄晗妤 孙蓉 张苹 王赞辉 金晓石 张荣 王莹 王少华 李群孙梅房立存杨勇刘会斌刘宸陈聪梁文军

GB/T5465.2—2023/IEC60417Database:2023-03目次前言…….引言1范围2规范性引用文件3术语和定义4图形符号附录NA（资料性）符号的中文名称和英文对应词对照一览表371参考文献.…420GB/T 5465.2—2023/IEC 60417Database:2023-03前言本文件按照GB/T1.1—2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起章。本文件是GB/T5465《电气设备用图形符号》的第2部分。GB/T5465《电气设备用图形符号》已经发布了以下部分：第1部分：概述与分类；第2部分：图形符号。本文件代替GB/T5465.2—2008《电气设备用图形符号第2部分：图形符号》，与GB/T5465.2—2008相比，除结构调整和编辑性改动外，主要技术变化如下：-—增加了502个新符号（见第4章）：-—调整了55个符号（见第4章，2008年版的第3章）。本文件等同采用IEC60417Database；2023-03《设备用图形符号》（2023年3月的抽点打印英文版)。本文件增加了“规范性引用文件"和“术语和定义"两章。本文件做了下列最小限度的编辑性改动：为与现有标准协调，将标准名称改为《电气设备用图形符号第2部分：图形符号》；-一增加了附录NA（资料性）“符号的中文名称和英文对应词对照一览表”。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。本文件由全国电气信息结构、文件编制和图形符号标准化技术委员会（SAC/TC27）提出并归口。本文件起草单位：机械工业北京电工技术经济研究所、国网江苏省电力有限公司电力科学研究院，西安高压电器研究院股份有限公司、湖北能源集团襄阳宜城发电有限公司、国网甘肃省电力公司电力科学研究院、深圳技术大学、中机生产力促进中心有限公司、广东开放大学（广东理工职业学院）、国网内蒙古东部电力有限公司电力科学研究院、广安电气检测中心（广东）有限公司。本文件主要起草人：徐元风、甄晗妤、李群、孙梅、孙蓉、张苹、房立存、杨勇、王赞辉、金晓石、刘会斌、刘宸、张荣、王莹、陈聪、梁文军、王少华。本文件及其所代替文件的历次版本发布情况为：-一1985年首次发布为GB/T5465.2一1985，1996年第一次修订，2008年第二次修订，本次为第三次修订。
