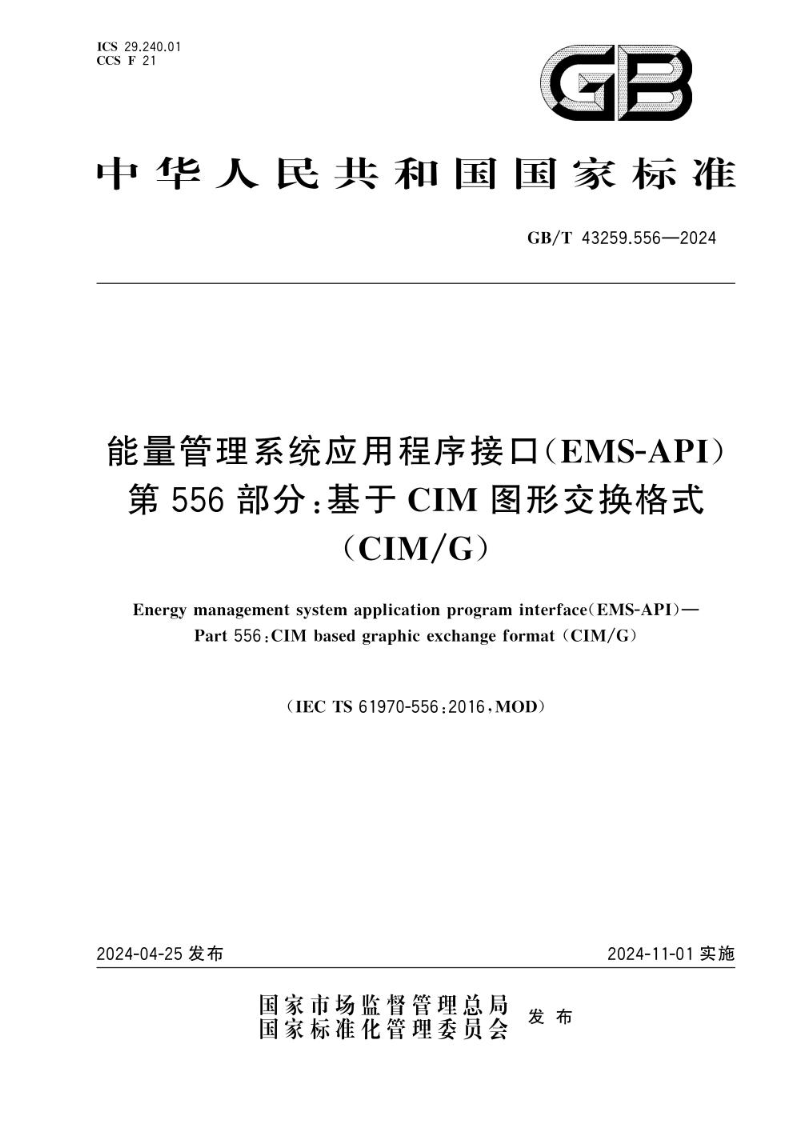

GB/T 43259.556-2024 能量管理系统应用程序接口（EMS-API）第556部分：基于CIM图形交换格式（CIM/G）

该标准支持捐献，捐献成功将自动发送您的邮箱

标准编号：GB/T 43259.556-2024

标准名称：能量管理系统应用程序接口（EMS-API）第556部分：基于CIM图形交换格式（CIM/G）

标准类型：推荐性

标准英文：Energy management system application program interface (EMS-API)—Part 556：CIM based graphic exchange format (CIM/G)

标准状态：即将实施

发布日期：2024-11-01

实施日期：2024-04-25

标准语言：中文

发布部委：

国际分类：电气工程

国内标准分类号：F 21

国际标准分类：29.240.01

技术归口：全国电力系统管理及其信息交换标准化技术委员会

主管部门：中国电力企业联合会

标准类别：方法

代替标准：

起草单位：国家电网有限公司国家电力调度控制中心中国电力科学研究院有限公司国电南瑞科技股份有限公司国家电网有限公司华北分部国家电网有限公司西南分部国网江苏省电力有限公司国网福建省电力有限公司浙江大学山东积成电子股份有限公司四方继保有限公司 国网电力科学研究院有限公司 中国南方电网电力调度控制中心 国家电网有限公司华中分部 国家电网有限公司华东分部 国家电网有限公司西北分部 国网四川省电力公司 上海电力大学 山东大学 东方电子有限公司 南京南瑞继保电气有限公司

起草人：辛耀中 陶宏铸 曹阳 米为民 刘金波 曹蓉蓉 许花 梁成辉 熊志杰 张勇 张代新 徐遐龄 陈郑平 林静怀 李伟程芸李晓露周华锋黄昆王康元郭凌旭刘涛张亮程亿强孟鑫彭宗明范寅秋郭磊

GB/T 43259.556—2024目次前言引言N1范围·2规范性引用文件·.·.3术语和定义4本文件与其他标准化文件的关系.......·25用例…36图形文件和定义文件结构6.1概述...........6.2图形显示文件结构6.3定义文件的结构67基本形状图形元素68电力系统图形元素··88.1概述….·.…..88.2自定义电力系统图形元素的定义88.3自定义电力系统图形元素的引用99电力系统图形元素和图形示例…109.1断路器图形元素109.2动态文本图形元素.119.3连接关系图形元素119.4间隔图形元素.119.5电压等级图.129.6厂站图…….·129.7电网接线图.1310实时浏览机制1410.1实时本地浏览机制·1410.2运行时远程浏览机制1510.3菜单定义……….16附录A（资料性）日电力系统图形元素定义...18附录B（资料性）电压等级的着色配置定义.24附录C（资料性）图形显示风格默认值….26附录D（资料性）菜单定义范例·27附录E（资料性）厂站单线图范例·28参考文献30
