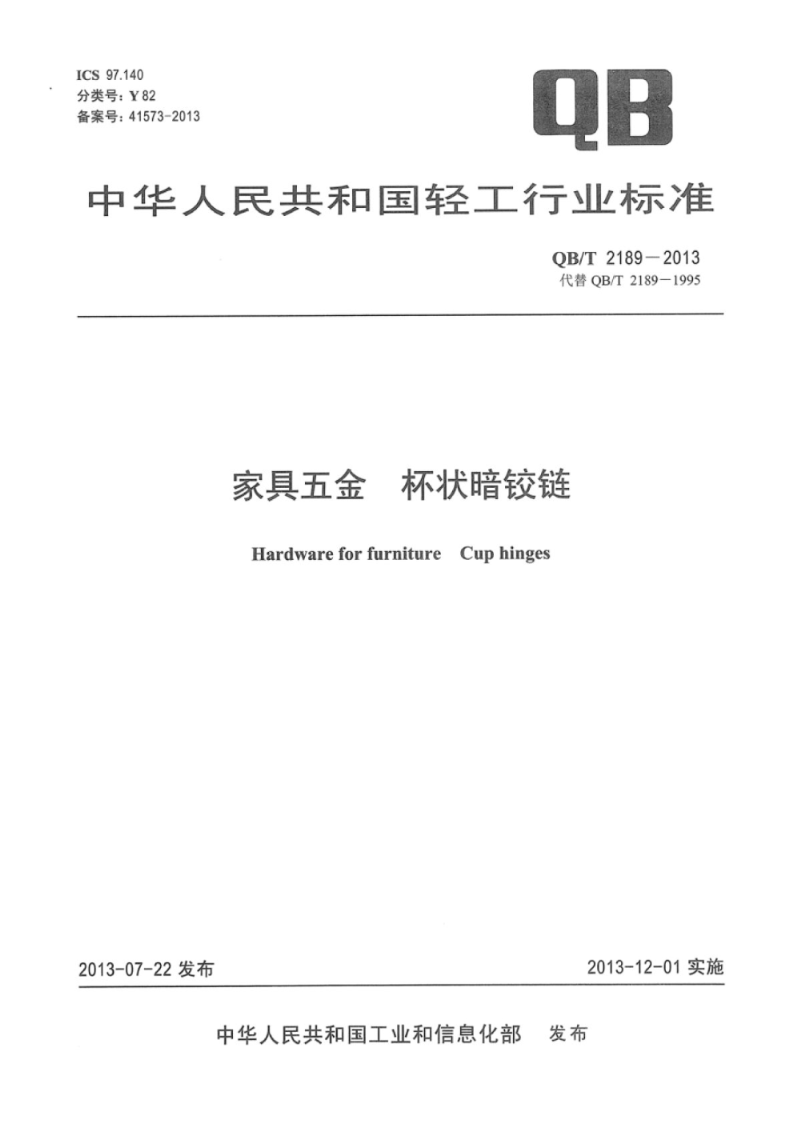

QB/T 2189-2013 家具五金 杯状暗铰链

该标准支持捐献，捐献成功将自动发送您的邮箱

标准编号：QB/T 2189-2013

标准名称：家具五金 杯状暗铰链

标准状态：现行

发布日期：2013-08-11

实施日期：2013-11-30

标准语言：中文

发布部委：工业和信息化部

行业分类：轻工

所属部委：工业和信息化部

国内标准分类号：Y82

国际标准分类：

技术归口：全国家具标准化中心

发布部门：工业和信息化部

行业标准：无

制修订：修订

代替标准：QB/T 2189-1995

起草单位：国家家具产品质量监督检验中心（广东）、广东中桥五金电器制造有限公司等

起草人：海凌超、王红强 等

QB/T2189-2013前言本标准按照GB/T1.1一2009给出的规则起草。本标准是对QB/T2189—1995《家具五金杯状暗铰链及其安装底座要求和检验》的修订，与QB/T2189一1995相比，主要技术变化如下：—修改了标准名称；增加了规范性引用文件；增加了定位装置和阻尼器的术语和定义：修改了杯状暗铰链类型的分类，并放入资料性附录中；修改了关闭力的要求；增加了打开力的要求和试验方法：增加了垂直静载荷的要求和试验方法：修改抗超限性为水平静载荷，并修改了要求和试验方法；修改了下沉量的要求；修改承载能力为耐久性要求，并修改了要求和试验方法；增加了耐腐蚀的要求和试验方法：增加了检验规则；增加了标志、使用说明、包装、运输和贮存。本标准由中国轻工业联合会提出。本标准由全国家具标准化中心归口。本标准主要起草单位：国家家具产品质量监督检验中心（广东）、广东中侨五金电器制造有限公司。本标准参加起草单位：东莞光润家具股份有限公司、中山市中泰龙办公用品有限公司、广东安帝斯智能家具组件有限公司、广东星鹏实业有限公司、中山市晟泰五金制品有限公司、佛山市顺德区炬森五金制品有限公司、顺德职业技术学院、中山市派格家具有限公司、广东星徽精密制造股份有限公司、中山市国景家具有限公司。本标准主要起草人：海凌超、王红强、司银平、梁德沛、刘晓红、梁启泉、高汉光、陈秋桂、霍泰安、苏树鹏、戴贵阳、戚志、徐飞、谢晓明。本标准所代替标准的历次版本发布情况为：—QB/T 2189—1995。QB/T2189-2013家具五金杯状暗铰链1范围本标准规定了家具用杯状暗铰链的术语和定义、要求、试验方法、检验规则、标志、使用说明、包装、运输和贮存。本标准适用于家具用杯状暗铰链，其他铰链可参照执行。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。QB/T3826轻工产品金属镀层和化学处理层耐腐蚀试验方法中性盐雾试验（NSS）法3术语和定义下列术语和定义适用于本文件。3.1定位装置catch device保持或吸引门在一定位置上的装置。注：定位装置不需要辅助行为来打开，如一个磁性挡块或一个自动关闭的机械装置。3.2阻尼器dampermechanism使门慢慢停止运动的机械装置。4要求杯状暗较链应符合表1的规定。表1序号项目要求试验方法a）所有组件或结合处不应断裂：5.4.1垂直静载荷1b）通过手触压证实，用于紧固的组件不应松动：c）所有组件不应有影响正常运作的变形或磨损：过载d）固定组件不应松动：5.4.2水平静载荷2e）所有组件的功能不应损害：f）杯状暗铰链及其组件不应分离3在耐久性试验前后，具有自动关闭装置的杯状暗铰链的关闭力应大于0.5N操作力5.5.14在耐久性试验前后，打开力和关闭力不应大于20Na）所有组件或结合处不应断裂；5.5.2垂直静载荷5b）通过手触压证实，用于紧固的组件不应松动；5.5.3水平静载荷6功能c）所有组件不应有影响正常运作的变形或磨损；d）固定组件不应松动：耐久性5.5.4e）所有组件的功能不应损害；f）杯状暗铰链及其组件应能正常工作入
