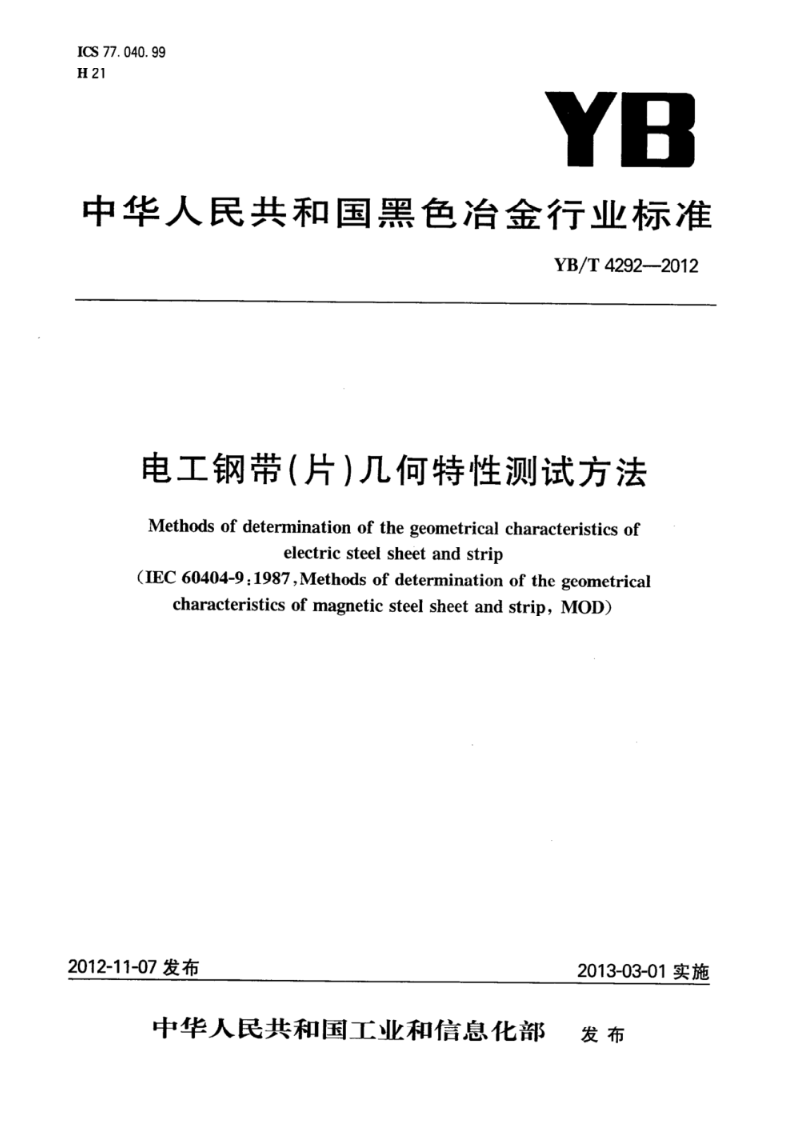

YB/T 4292-2012 电工钢带（片）几何特性测试方法

该标准支持捐献，捐献成功将自动发送您的邮箱

标准编号：YB/T 4292-2012

标准名称：电工钢带（片）几何特性测试方法

标准状态：现行

发布日期：2012-11-06

实施日期：2013-02-28

标准语言：中文

发布部委：工业和信息化部

行业分类：黑色冶金

所属部委：工业和信息化部

国内标准分类号：H21

国际标准分类：77.040.99

技术归口：全国钢标准化技术委员会

发布部门：工业和信息化部

行业标准：无

制修订：制定

代替标准：

起草单位：武汉钢铁（集团）公司、冶金工业信息标准研究院

起草人：杨春甫、郭小龙 等

YB/T4292—2012前言本标准根据GB/T1.1—2009给出的规则起草。本标准修改采用IEC60404-9：1987《磁性钢带（片)几何特性测试方法》（英文版)。本标准对国际标准在以下方面进行了修改和补充，并在正文中它们所涉及的条款的页边空白处用垂直单线标识：删除了国际标准前言；删除了范围中最后一句的后半句“和IEC404-1标准的相应条款B2、C21及C22"；根据国内生产的实际情况，重新规定了毛刺的测试方法。为便于使用，本标准还做了下列编辑性修改：删除了国际标准前言。本标准附录A为资料性附录。本标准由中国钢铁工业协会提出。本标准由全国钢标准化技术委员会(SAC/TC183)归口。本标准起草单位：武汉钢铁(集团)公司、冶金工业信息标准研究院。本标准主要起草人：杨春甫、郭小龙、刘其中、刘宝石、钟光明、黄双、侯捷。本标准为首次发布。YB/T4292—2012电工钢带（片)几何特性测试方法1范围本标准规定了电工钢带（片)几何特性的术语及定义、测试方法、测试报告等。本标准适用于电工钢带（片)的不平度、残余曲率、镰刀弯、因内应力引起的剪切边的偏差、剪切毛刺等几何特性的测试。2术语及定义下列术语和定义适用于本标准。2.1不平度（波浪度）flatness(wavefactor）钢带（片）表面的上下起伏，即不平直的量度，用最大波（全波）的高度h与波长1之比的百分数表示。2.2残余曲率residualcurvature钢卷开卷后呈现在轧制方向上的残余弯曲。2.3镶刀弯edgecamber镰刀弯是指钢带（片）侧边与连接测量部分两端点连线之间的最大距离。2.4因内应力引起的剪切边的偏差deviationfromtheshearinglineduetointernalstresses在沿钢带（片)纵向剪切时两剪切边相应点间的最大距离。2.5毛刺高度burr height在钢带（片）剪切边与离剪切边10mm处分别测得的厚度之差。3测试方法3.1不平度3.1.1试样试样尺寸按产品标准规定。3.1.2测量方法试样应放在表面足够大的平台上，试样不得伸出平台外。然后提起试样一端并放下，用准确度为毫米的标准量具测量最大波高(h)与波长（l)，见图1和图2。3.2残余曲率3.2.1试样试样长度为500mm、宽度为供货宽度，试样长度方向的轴线应平行于轧制方向。3.2.2测量方法试样应紧靠支撑板，试样的凸面面对支撑板，其顶端30mm的长度紧贴着固定在支撑板的上端，在试
