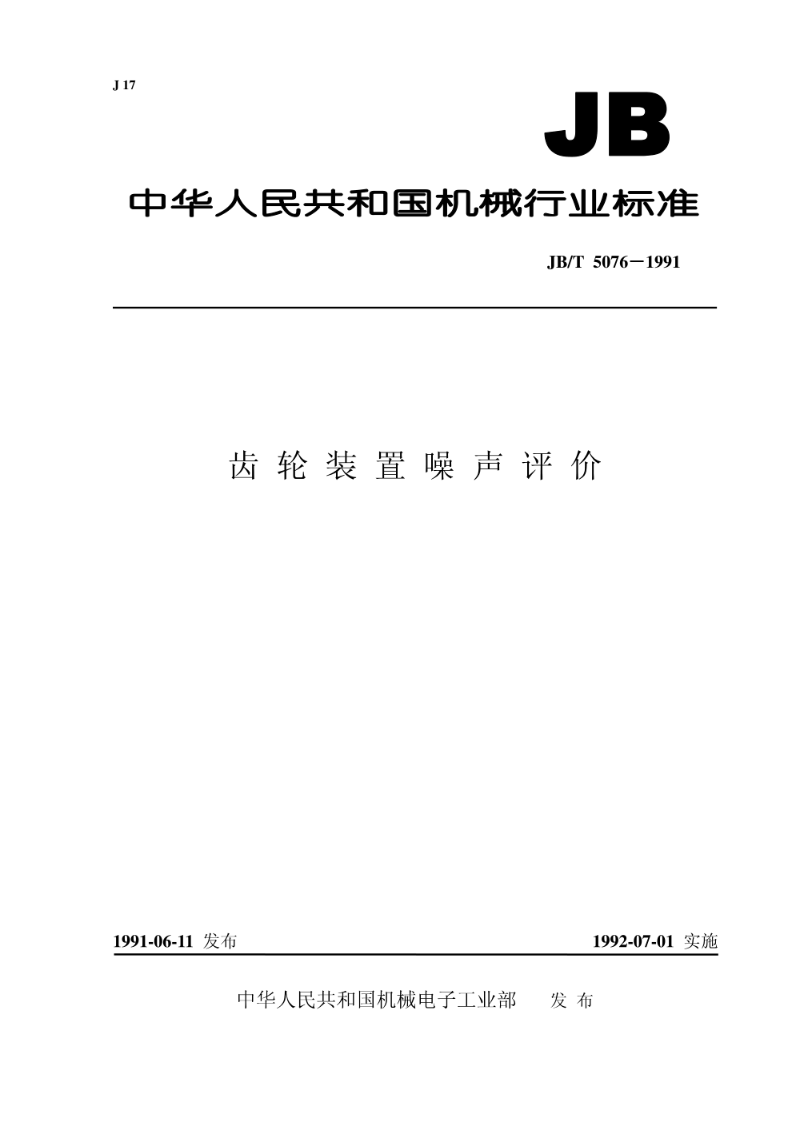

JB/T 5076-1991 齿轮装置 噪声评价

该标准支持捐献，捐献成功将自动发送您的邮箱

标准编号：JB/T 5076-1991

标准名称：齿轮装置 噪声评价

标准状态：现行

发布日期：1991-06-10

实施日期：1992-06-30

标准语言：中文

发布部委：机械电子工业部

行业分类：机械

所属部委：机械电子工业部

国内标准分类号：

国际标准分类：

技术归口：

发布部门：机械电子工业部

行业标准：无

制修订：制定

代替标准：

起草单位：

起草人：

中华人民共和国机械行业标准JB/T 5076—1991齿轮装置噪声评价1主题内容与适用范围本标准规定了齿轮装置噪声客观评价指标和客观评价值。本标准适用于传递动力的具有单独箱体的闭式齿轮装置的产品出厂或大修后的验收。本标准不适用于一些特殊的或辅助性的齿轮装置，如与传动齿轮做成一体的压缩机、泵、发动机以及不传递动力的一些齿轮装置。本标准允许根据制造厂家和用户之间的协议或订货合同确定的噪声试验条件、评价指标和评价值验收齿轮装置。2引用标准GB6404齿轮装置噪声声功率级测定方法。3测定方法齿轮装置噪声声功率级的测定按GB6404的规定进行。齿轮装置的噪声评价必须在相同的试验条件下进行。4评价指标本标准规定以齿轮装置的功噪比作为其噪声的评价指标。4.1功噪比定义U=10lg(P.…….（1）式中：U—齿轮装置的功噪比，dB；P—齿轮装置的额定功率，W：W—齿轮装置的噪声声功率，W。U的物理意义为齿轮装置的额定功率与其噪声声功率比值的分贝值。U值越大，噪声损失越小，齿轮装置质量越高。4.2计算步骤4.2.1首先按GB6404测定齿轮装置的噪声声功率级LwA。（)，并以wA代入式（1）中的w4.2.2根据Lw=10lg（WU=10lgPLwA+120...….（2）式中：W。—基准声功率，W；Wo=10-12W。4.3评价分级机械电子工业部1991-06-11 批准1992-07-01实施JB/T5076—1991齿轮装置噪声评价分级表dB级别功噪比Ua级别功噪比UAa>90~95C.>60~65Aa>85~90C>55~60CAAa>80~85C>50~55B>75~80D>45~50B2>70~75D2>40~45DBBa>65~70Da≤40噪声评价分级按Ua值大小分为A、B、C、D级：A：齿轮装置具有高的质量水平：B：齿轮装置具有较高的质量水平；C：齿轮装置具有一般的质量水平；D：齿轮装置具有较低的质量水平。A、B、C、D各级按表中Ua值大小又可分为三级（见表)。附加说明：本标准由机械电子工业部郑州机械研究所提出并归口。本标准由郑州机械研究所负责起草。本标准主要起草人陈令浩、钱振选。2
