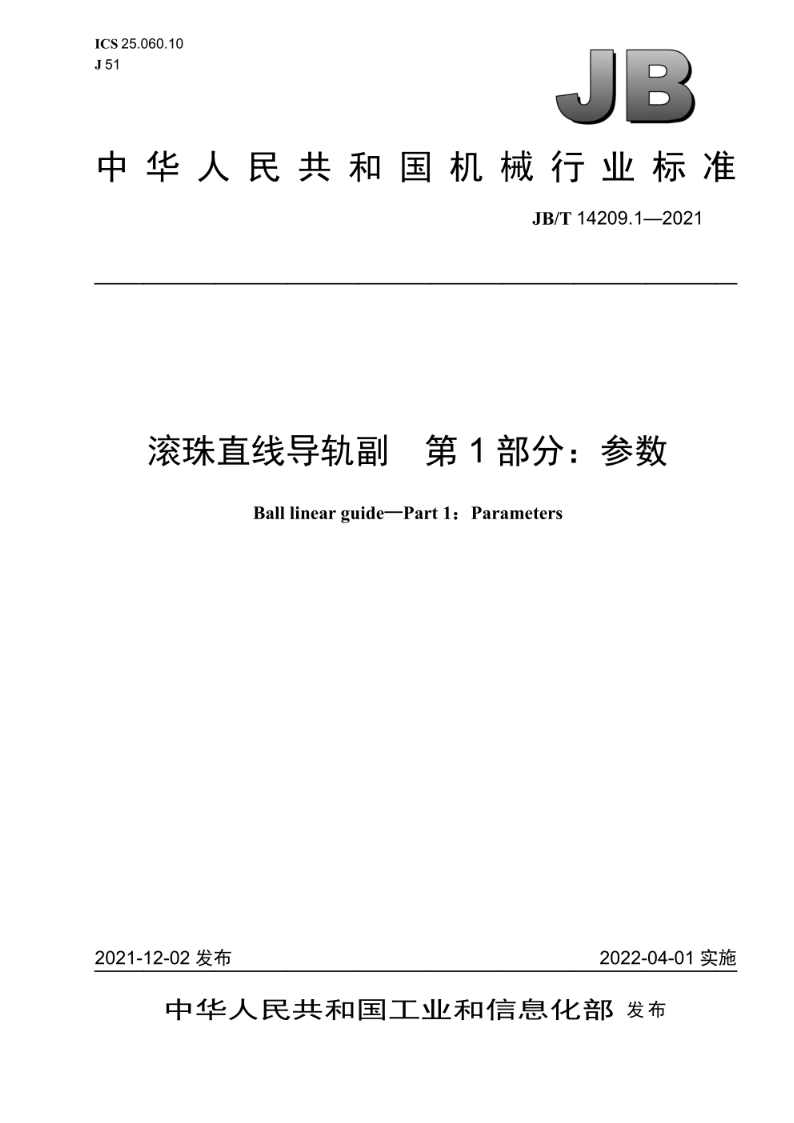

JB/T 14209.1-2021 滚珠直线导轨副 第1部分：参数

该标准支持捐献，捐献成功将自动发送您的邮箱

标准编号：JB/T 14209.1-2021

标准名称：滚珠直线导轨副 第1部分：参数

标准状态：现行

发布日期：2021-12-01

实施日期：2022-03-31

标准语言：中文

发布部委：工业和信息化部

行业分类：机械

所属部委：工业和信息化部

国内标准分类号：J51

国际标准分类：25.060.10

技术归口：

发布部门：工业和信息化部

行业标准：制造业

制修订：制定

代替标准：

起草单位：

起草人：

JB/T14209.1—2021目次前言H1范围2型式3参数和安装连接尺寸．3.1标准型滚珠直线导轨副参数和安装连接尺寸3.2低组装型滚珠直线导轨副参数和安装连接尺寸，图1滚珠直线导轨副型式图2标准型中的法兰螺孔型参数与安装连接尺寸示意图，图3标准型中的法兰通孔型参数与安装连接尺寸示意图3图4标准型中的矩型参数与安装连接尺寸示意图.4图5低组装型中的法兰螺孔型参数与安装连接尺寸示意图5图6低组装型中的法兰通孔型参数与安装连接尺寸示意图5图7低组装型中的矩型参数与安装连接尺寸示意图6表1标准型中的法兰螺孔型参数与安装连接尺寸，表2标准型中的法兰通孔型参数与安装连接尺寸，3表3标准型中的矩型参数与安装连接尺寸表4低组装型中的法兰螺孔型参数与安装连接尺寸，表5低组装型中的法兰通孔型参数与安装连接尺寸表6低组装型中的矩型参数与安装连接尺寸，JB/T14209.1—2021前言JB/T14209《滚珠直线导轨副》分为四个部分：第1部分：参数：第2部分：精度检验；第3部分：技术条件；一第4部分：静刚度。本部分为JB/T14209的第1部分。本部分按照GB/T1.1一2009给出的规则起草。本部分由中国机械工业联合会提出。本部分由全国金属切削机床标准化技术委员会（SAC/TC22）归口。本部分起草单位：南京工艺装备制造有限公司、山东博特精工股份有限公司、陕西汉江机床有限公司、国家机床质量监督检验中心、广东高新凯特精密机械有限公司。本部分主要起草人：殷玲香、李庆楠、朱继生、许武卫、刘志云、季红丽、陈妍言、冯健文。本部分为首次发布。
